FRESADORA GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-7B M.A.V.

 CARACTERÍSTICAS TÉCNICAS

● Recorrido útil ........................................... X= 750 mm.
● Recorrido útil ........................................... Y= 800 mm.
● Recorrido útil .. Z= desde 175 mm. hasta 475 mm.
● Husillos a bolas en los 3 ejes.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con recirculación continua de bolas.
● Fuelles de protección en todas las guías.

● CABEZAL

 Motor A.C. ............................................................ 3 C.V.
 Gama de velocidades por variador de frecuencia:
         ▪ Mínimas .................................................... 0 r.p.m.
         ▪ Máximas ......................................... 24.000 r.p.m.
 Capacidad de amarre ...................... Ø1 a 12,7 mm.

 MESA DE TRABAJO

 Dimensiones mesa ....................... 750 x 1.250 mm.
 Nº de ranuras "T" ..................................................... 14.
 Distancia entre ranuras ................................. 50 mm.
 Altura de la mesa al suelo .......................... 910 mm.
 Máximo peso sobre la mesa ................. 1.500 Kgrs.

● SISTEMA DE CONTROL DE ALTA VELOCIDAD

 Control de hasta 4 Ejes, con interpolación lineal, circular y helicoidal.
 Protección contra: alta corriente, alta tensión, alta temperatura.
 14 Entradas + 3 Salidas optoacopladas.
■ Control total a través del ordenador.
■ Puesta a "0" máquina, automática.
 Ir a coordenadas.
 Selección del paso de los ejes para posicionamiento manual.
 Ejecución rápida de programas a alta velocidad.
 Transmisión continua de programas. (Ordenador - Máquina).

● ACCIONAMIENTOS

 Servomotores Brushless de Corriente Alterna (AC.).

 RESOLUCIÓN

 Resolución X, Y, Z ..................................... 0,001 mm.

 VELOCIDADES

 Velocidad máxima ..................................... 10 mtr./mn.

 DIMENSIONES MÁQUINA

 Dimensiones máximas . 1.200 x 1.455 x 1.725 mm.

 PESOS

 Peso bruto ...................................................... 850 Kgrs.
 Peso neto ....................................................... 650 Kgrs.

 EMBALAJE

 Dimensiones ................... 1.300 x 1.550 x 1.875 mm.
 Volumen .............................................................. 3,8 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software de control SIGVA.
Control Numérico, integrado en P.C. AMD K7/1000.
Juego de pinzas porta-herramientas Ø 3 a 10 mm.
Cabezal motorizado de alta frecuencia de 3 C.V.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja porta-herramientas.

 EQUIPO OPCIONAL

 Mandrino de roscar para pinza de cambio rápido.
 Dispositivo automático de puesta a 0.
 Lámpara articulada halógena.
 Sistema de palpación por contacto.
 Sistema de palpación Láser.
 Equipo de refrigeración por niebla de aceite.
 Protector de virutas.
 CAD/CAM de grabado 2 ½D NasCAD 2000.
 CAD/CAM de grabado artístico 3D ModelArt3d Xp.
 CAD/CAM para grabado de fotografías PhotoNAS.
 Ordenador Personal para diseño, completo.
 Adaptador de red Ethernet para comunicación.
 Scanner Epson GT9500.
 Diamante para grabado.

 CAMBIO AUTOMÁTICO DE HERRAMIENTAS

he7b

suela-anatomica_p

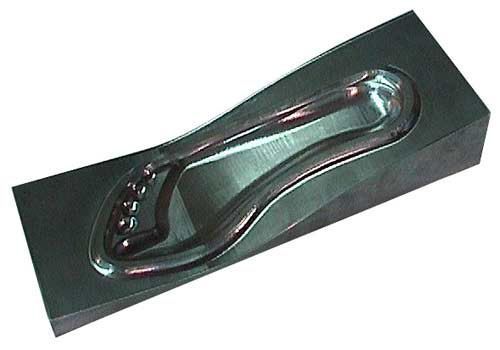

Molde en aluminio de suela anatómica.
Industria del calzado
