FRESADORA GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-7C M.A.V.



 CARACTERÍSTICAS TÉCNICAS

 Recorrido útil ......................................... X= 1.000 mm.
 Recorrido útil ......................................... Y= 1.075 mm.
 Recorrido útil ............................................ Z= 200 mm.

● Sistema de Mecanizado de Alta Velocidad.
● Servomotores Brushless de Corriente Alterna (A.C.)
   con encoder absoluto.
● Husillos a bolas en los 3 ejes.
● Doble husillo y doble guía en el eje Y.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con recirculación
   continua de bolas.
● Fuelles de protección en todas las guías.

● SISTEMA DE CONTROL DE ALTA VELOCIDAD

Control numérico BECKHOFF CP2216 controlado por PC y PLC integrado y software TwinCAT 3 NC I..
TwinCAT 3 NC I, 3 ejes principales interpolados, hasta 5 auxiliares por grupo, un grupo por canal y hasta 31 canales.
2 puertos Ethernet con 2 x 10/100/1000.
Monitor Multitáctil 15,6”, display 1366 x 768 pixel.
1 Puerto Serie RS232 and 4 puertos USB 2.0.
UPS Unidad de alimentación ininterrumpida, integrados en la alimentación de 24 V., sin baterías.
1 puerto DVI-D ocupado por el monitor y 1 puerto DVI-I libre.
1 Ranura libre para tarjetas Mini PCI.
Disco Duro de estado sólido de 2½”, 320 GB.
Software de control CNC de arquitectura abierta y programable.
Tiempo de ciclo mínimo de 50 microsegundos.
Desplazamientos del punto cero, correcciones de herramientas, funciones M y H, funciones matemáticas, programación de parámetros / variables, macros de usuario, funciones de cabezal y auxiliares, los desplazamientos del punto cero, herramienta de funciones, ....
Completas funciones de geometría: lineal, interpolación circular y helicoidal en los planos principales y los niveles de libre definición, máx. 32 camino de interpolación de los ejes por canal (opcional), función look-ahead.

● ACCIONAMIENTOS y REGULADORES

Servomotores Brushless de Corriente Alterna (AC.) con "encoder absoluto” multivuelta de 18 bits de resolución.
Reguladores Digitales.
Conexiones Motor-Regulador mediante un único cable de alta calidad.
.

 CABEZAL

Motor A.C. ......................................................... 3 C.V.
Gama de velocidades por variador de frecuencia:
         ▪ Mínimas ................................................... 0 r.p.m.
         ▪ Máximas ......................................... 24.000 r.p.m.
Capacidad de amarre ..................... .... Ø1 a 12,7 mm.
Marcha/Paro y Control de Velocidad..............Manual y
   Automático.

 MESA DE TRABAJO

 Dimensiones mesa ........................ 1.000 x 1.250 mm.
 Nº de ranuras "T" ................................................... 20.
 Distancia entre ranuras ................................... 50 mm.
 Altura de la mesa al suelo ............................. 910 mm.
 Máximo peso sobre la mesa ..................... 1.500 Kgrs.

● RESOLUCIÓN

 Resolución X, Y, Z ...................................... 0,001 mm.

 VELOCIDADES

 Velocidad máxima ..................................... 10 mtr./mn.

 DIMENSIONES MÁQUINA

 Dimensiones máximas ..... 1.400 x 1.705 x 1.725 mm.

 PESOS

 Peso bruto ................................................... 950 Kgrs.
 Peso neto .................................................... 800 Kgrs.

 EMBALAJE

 Dimensiones .................... 1.500 x 1.800 x 1.875 mm.
 Volumen ............................................................. 5 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

Control Numérico Beckhoff
Cabezal motorizado de alta frecuencia de 3 C.V.
Juego de pinzas porta-herramientas Ø 3 a 10 mm.
1 Tuerca porta-htas.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja porta-herramientas..

 EQUIPO OPCIONAL

Pinzas Cabezal de 3 C.V., desde Ø 1 hasta 12,7 mm.
Cambio automático de herramientas
Volante electrónico de aproximación
Carenado integral con cierre de seguridad
Protector de virutas
Dispositivo automático de puesta a 0
Sonda Láser para Calibración.
Láser para Medición de Herramientas
Lámparas de iluminación LED
Equipo de lubricación de MQL
Equipo de refrigeración por niebla de aceite
 CAD/CAM de grabado 2 ½D, NasCAD 2000 © Plus
 CAD/CAM de grabado artístico 3D, ModelArt3D.net
 CAD/CAM para grabado de fotografías PhotoNAS
DIVISOR ELECTRONICO - 4º EJE A. *
   * Para el mecanizado de rodillos.
Ordenador Personal para diseño, completo
Mesas de fijación por vacio
Mordazas especiales para piezas Irregulares
Mordazas de precisión, rectificadas
Bridas de amarre excéntricas + Regla
Lupas de Aumento y Medición
Microscopio de aumento USB
Herramientas de Diamante
Conjunto Diamante para Marcado
Mandrino de roscar para pinza de cambio rápido
Roscador Automático.

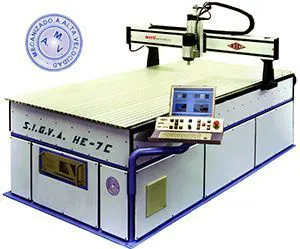

HE-7C_MAV

he-7c-feria2_p

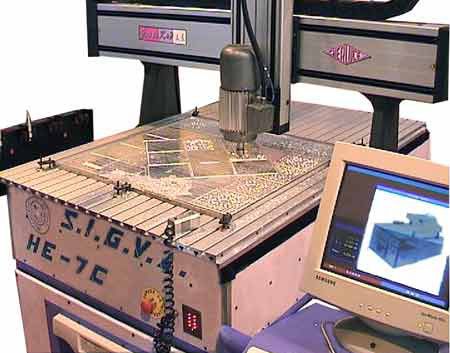

Detalle de mod. HE-7C mecanizando placa de aluminio de 1x1 metro.

detalle-arabesco-p

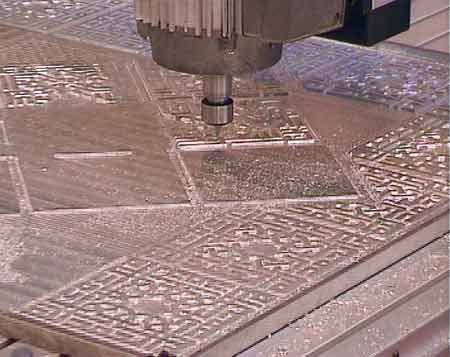

Molde de alumnio de 1x1 metro para vulcanizado.

he-7c-feria-detalle4-p

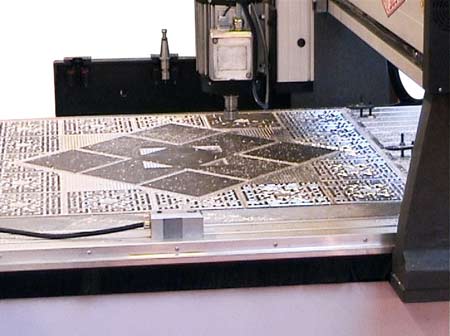

Molde de aluminio de 1 x 1 metro para vulcanizado.

he-7c-taller-detalle-p

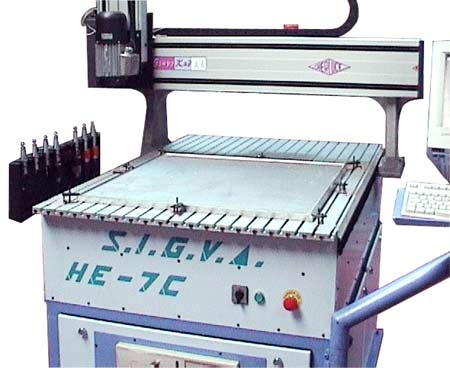

Mod. HE-7C
